天京电力科技有限公司
XZJ-01 轨道中间继电器
中间继电器系列；
KZJ:快速中间继电器系列；
具体型号见附表。核心器件的采用：
天京电力科技有限公司XZJ-2、XZJ-9采用国产优质继电器。其余大部分均采用日本进口继电器。该系列采用模块结构，外形小巧美观，可方便地卡装在导轨槽板上，便于维护替换。XZJ-1系列能装于形槽板上，其它系列均属万能安装,如右图所示：。
XZJ-7及以后系列的继电器都具有左(L)、右(R)安装方式。可与澳德思对应型号的继电器互换使用，端子定义相同，对照表见附表。
二、用途
1、适用于电力系统继电保护以及各种自动化装置作控制或换接电路用。
2、单项工程的设计。
3使用条件
三、1、环境温度：-5℃～+40℃
2、相对湿度：5%-95%3、大气压力：86～106Kpa
4、工作位置：任意
四、主要技术数据
1、工作电源：直流
2、电源电压：220V、110V、二种
3、灵敏度：（0.50～0.7）Ue
4.激励状态：单位置、双位置（电压UⅠ启动，电压UⅡ复归）
4、5触点状态：2H2D、4H、3H1D三种常规，XZJ-1除外（H表示开接点D表示闭接点）
5、6、触点负载能力：
阻性220VAC 5A.感性220VAC COSΦ=0.4 250VA.感性220VAC τ=5ms 50W
7、介质耐压：
同组触点间：≥1500VAC.线圈-接点：≥2000VAC
8、动作时间：（1）XZJ系列≤15（2）KZJ系列≤5ms9、记忆时间：XZJ9系列300-400ms
五、产品型号及规格
1、信号中间继电器
1.1XZJ-1信号中间继电器（单位置）
1.2XZJ-02信号中间继电器
1.2.1单位置单线圈
1.2.2单位置双线圈（作TBJ防跳继电器用）

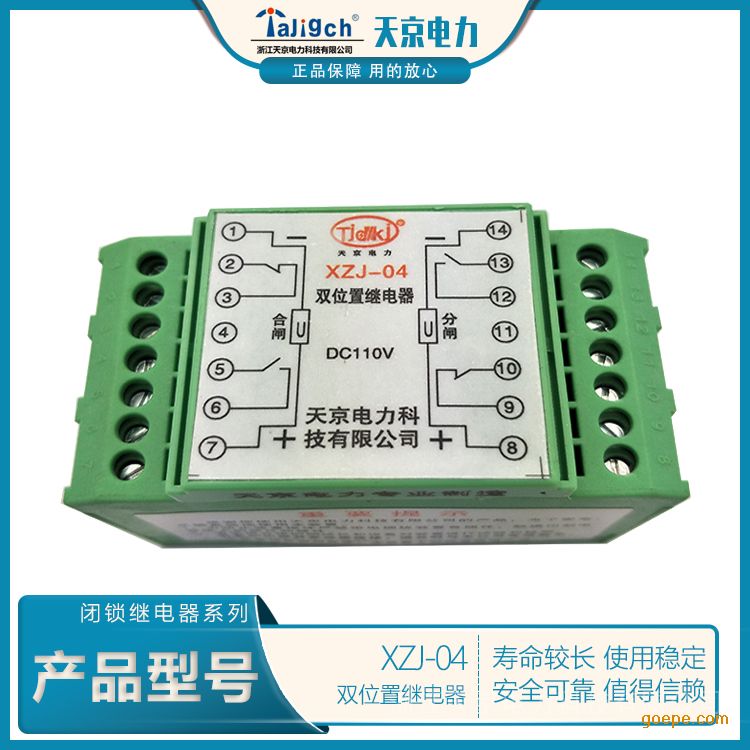

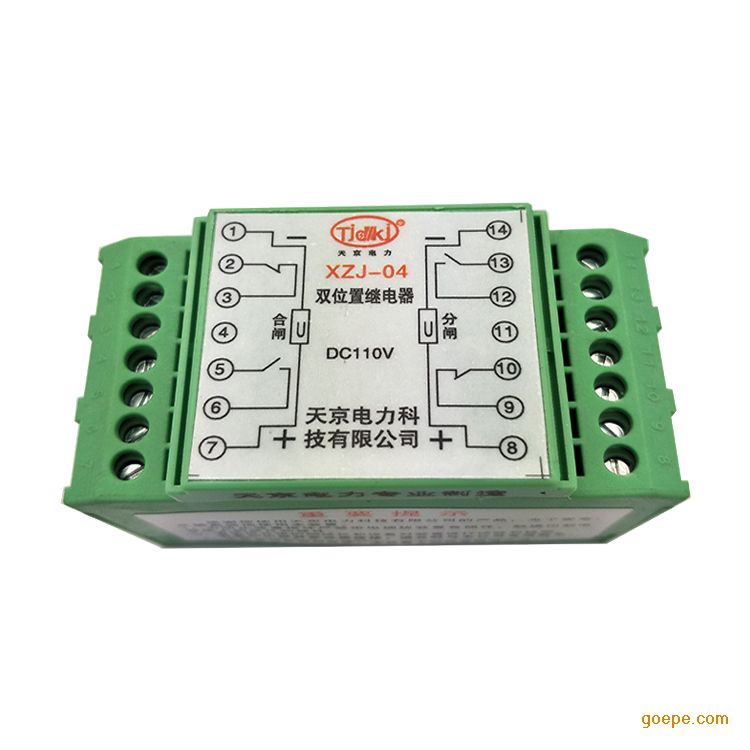

1.3XZJ-04信号中间继电器（双线圈双位置），
1.4XZJ-05信号中间继电器（单位置），
1.5XZJ-7L(R)信号中间继电器（单位置）
1.6XZJ-8L(R)信号中间继电器
1.7XZJ-11L(R)信号中间继电器，
2、时间继电器
2.1XZJ-9时间继电器，
2.2XZJ-9S-L(R)时间继电器，
3、组合继电器
3.1XZJ-10L(R)组合继电器，
4、快速中间继电器，
4.1KZJ-2H2D-L(R) KZJ-3H1D-L(R) KZJ-4H-L(R)快速中间继电器
4.2KZJ-6H-L(R)快速中间继电器，
六． 订货需知
七． 6.1明确型号、工作电源电压，触点形式，单（双）位置，及数量；
6.2特殊定货请面议
