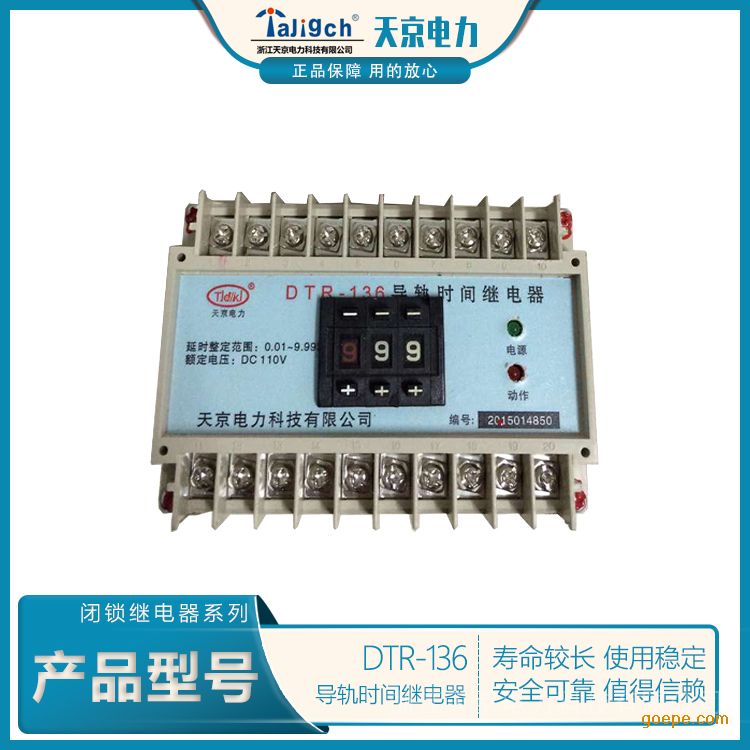

DTR-136 导轨时间继电器
天京电力科技有限公司生产的JS-11G系列时间继电器为动作延时数字式时间继电器，采用进口CMOS集成电路构成，继电器由振荡器、分频器和三级脉冲计数器组成，通过BCD码拨盘开关整定延时值。
继电器通常不带电，一旦施加额定电压后，继电器内部瞬动继电器动作，同时使晶体起振，产生时钟脉冲，经分频后由计数器计脉冲数，当所计脉冲数达到延时整定值时，触发器翻转，驱动出口继电器动作，实现所需延时。由于采用晶体振荡器并增加时间补偿预置电路，对于极短的延时值也严格符合整定值。具有极高的精度。
继电器为双延时回路，延时相对独立，并各自驱动执行继电器，所以两个执行继电器的动合触点按延时长短，可作为继电器的终止和滑动触点使用。但滑动触点闭合后，其闭合状态一直保持到继电器失电返回为止。如用户要求滑动触点闭合一定时间后立即返回，订货时需特别注明，并提出滑动触点的闭合持续时间。
3、技术要求
3.1 额定值及规格见表1。
3.2 延时整定范围
延时范围 A： 0.02～9.99s级差0.01s；
B： 0.1～99.9s级差0.1s。
JS-11G系列时间继电器均为长期工作方式。
3.3 延时准确度
a. 延时整定值的平均误差
在基准条件下，继电器延时整定值的平均误差的绝对值不大于0.1%整定值+3ms；
b. 延时一致性
在基准条件下，继电器延时一致性不大于0.1%整定值+3ms。
c. 在标准极限温度下，任一延时整定点上延时整定值的平均误差 （包含一致性）的绝对值不大于0.1%整定值+5ms 。
d. 在输入电压极限变化范围内，任一延时整定点上延时整定值的平均误差 （包含一致性)的绝对值不大于0.1%整定值+6ms。
3.4 输入激励量的变化范围：
0.8～1.1倍额定电压。
3.5 返回时间
返回时间不大于25ms。
3.6 功率消耗
继电器的功率消耗在额定电压下不大于15W。
3.7 绝缘性能
3.7.1 绝缘电阻
在标准试验大气条件下，各导电电路对外露非带电金属部分及外壳之间，以及电气上无联系的不同电路之间，用开路电压为500V的测试仪器分别测定其绝缘电阻值，应不小于300MΩ。
3.7.2 介质强度
在标准试验大气条件下，继电器各导电电路对外露非带电金属部分及外壳之间，以及在电气上无联系的不同电路之间，应能承受交流2kV （有效值）50Hz试验电压，历时1min，无绝缘击穿或闪络现象。
同一组动、静触点之间，应承受交流1kV （有效值）50Hz，试验电压，历时1min，无击穿或闪络现象。
3.8 触点性能
在电压不大于250V，电流不大于2A的直流有感负荷电路（τ= 5±0.75ms）中，继电器触点断开容量为30W。
继电器输出触点长期允许接通电流5A。
输出触点在上条规定的负荷下，继电器能可靠动作及返回104次。
3.9 热性能要求
当环境温度为50℃时，继电器线圈长期承受110%额定值，其*高允许温升不超过55K。电阻表面温度不超过150℃。
3.10 机械寿命
继电器的机械寿命为5×104次。
3.11 重量
继电器重量不大于1.5kg。
4、调试及使用
4.1 由于运输的原因，在使用时应检查继电器外壳是否损坏，内部是否有断线、固定螺钉是否松动、元器件有否脱焊、连接线是否可靠接触等。
4.2 在调试接线时，应注意电源极性，极性接反时，不会损坏产品，但产品不能工作。
4.3 延时值整定
继电器延时值由三位数码拨盘开关整定，整定值为三位数值（N）与时基（K）的乘积。
t = N×K （K为0.01s、0.1s两种）
例如：
整定：t = 1.68s = 168×0.01 N = 168，
K = 0.01s 可选用级差为0.01s产品
整定：t = 88.8s = 888×0.1s N = 888，
K = 0.1s 可选用级差为0.1s产品
继电器又有单延时和双延时，单延时按上述整定延时值即可。对于双延时继电器，有两组独立的三位数码拨盘开关，整定与单延时相同，上面一组用来整定t1，下面一组用来整定t2。如用户要求按滑动触点方式使用，则继电器上面一组整定t1的开关用来整定终止触点的延时值，下面一组整定t2的开关用来整定滑动触点的延时值。
4.4 产品*小延时整定值不得小于20ms，否则将影响精度。
4.5 在调试继电器时，严禁带电插拔内部元器件。
4.6 测试使用仪器必须良好接地。
5、订货须知
订货时请指明：
a. 产品型号、名称及规格；
b. 订货数量；
c. 交货地址；
d. 如要求滑动触点，应提出滑动触点的闭合时间 。
