详细信息
浙江天京电力科技有限公司1.接点容量：载流容量 8A 断弧容量:2000VA

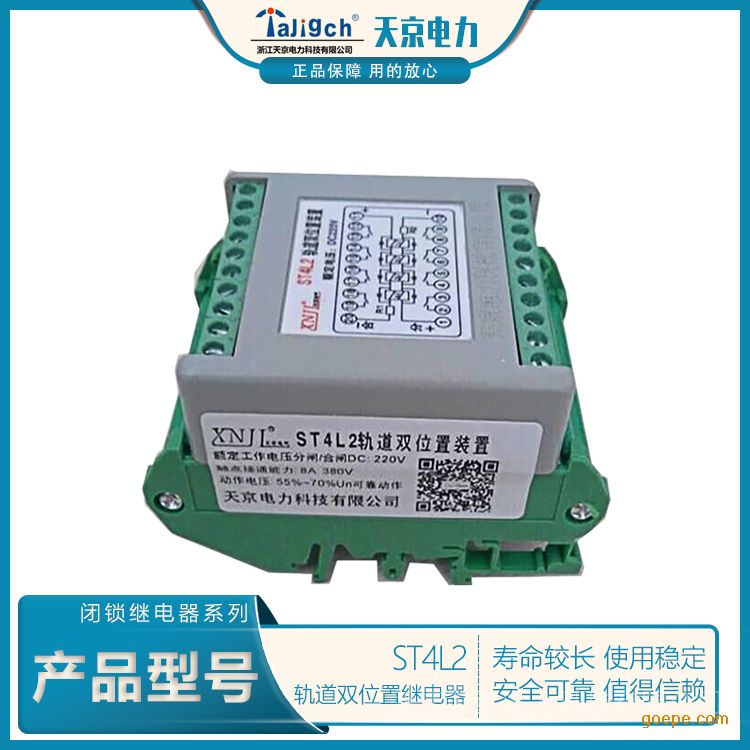

ST4L2A 双位置继电器
2.动作电压：55%～70%UN可靠动作
3.动作时间：≤5ms；返回时间≤3ms
4.绝缘电阻：直流－接点，直流－外壳，外壳－接点：≥20MΩ/1KVDC
5.介质强度：直流－接点，直流－外壳，外壳－接点：1.5 KV AC/10mA/1min
6.环境温度：-20℃～+55℃(工作温度)；-20℃～+70℃(存贮温度)
天京电力科技有限公司生产的双位置继电器是用于交直流操作的各种保护与自动控制系列中，作为切换闭锁元件。本继电器采用进口双位置继电器组成，不需要任何繁琐的机械调整，并有LED发光管显示分，合闸壮态，继圈有电压启动型，也有电流启动型
技术要求
2接点容量：双接点载流容量8A 断弧容量60W（220VDC）；2000VA
3、动作电压：55%~70%Un可靠动作
4、动作时间：100ms≤t≤25ms
5、启动功率：1.6W
天京公司产品型号如下:
HJWS 系列双位置中间继电器说明书
一、用途
用于交直流操作的各种保护和自动控制的装置中，作为切换闭锁元件。
二、安装结构
为导轨安装 9，导轨安装 E 壳体两种结构，具体尺寸以实物为准。
三、主要技术参数
1．额定电压：AC220V AC110V DC220V DC110V 等，具体以实物标签为准。
2．辅助电源：此型号可不接辅助电源。
3．动作值：合闸线圈不大于 70%额定电压。跳闸线圈不小于 70%额定电压。
4．触点容量：可长期接通 5A 电流，在电压不大于 250VDC 的直流回路中，可断开τ=5ms 50W 的直流感性负
载；在电压不大于 250VAC 的交流回路中，可断开 COSФ=0.4 250VA 的交流负载。
5．功耗：不大于 5W。
6．有动作指示。
7．动作时间：在额定电压下，动作时间不大于 30ms。
8．绝缘电阻：用开路电压 500V 的兆欧表测量各外露带电端子与外壳之间，绝缘电阻不小于 300MΩ。
9．介质强度：各引出带电端子与外壳之间能承受工频 2KV（有效值）50HZ，历时 1 分钟不击穿，无闪络。
四、使用条件
1、环境温度：—10℃ ～ 50℃；
2、无导电气体，无腐蚀性气体，无较强振动；
3、工作电压：不大于 120%额定电压；
4、工作位置：任意；
5、周围磁场强度：小于 0.5mT；
6、不得有雨水和雪,有防雾、防尘、防风沙设施。
五、接线图以实物标签为准
注：1、接线图是“T”线圈通电后的状态，要使接点状态翻转,请在“H”线圈施加额定电压。
-
浙江天京电力科技有限公司
各种继电器系列 .重动继电器系列. 双位置继电器系列. 微机综合保护系列 抗干扰继电器系列 . 漏电继电器系列. 电流、电压继电器系列.轨道安装继电器系列
ST4L2A.轨道中间继电器 天京电力
页面价格仅供参考，具体请联系报价起批量 价格 - ≧1 台
￥280.00
- 产品型号：ST4L2A.
- 品 牌：天京电力
- 所 在 地：浙江
- 更新日期：2024-10-07
